Projetos Estruturais em Concreto e Aço com BIM
Laje protendida, estrutura metálica e grandes vãos — do cálculo ao projeto executivo, integrado ao modelo BIM de todas as disciplinas.

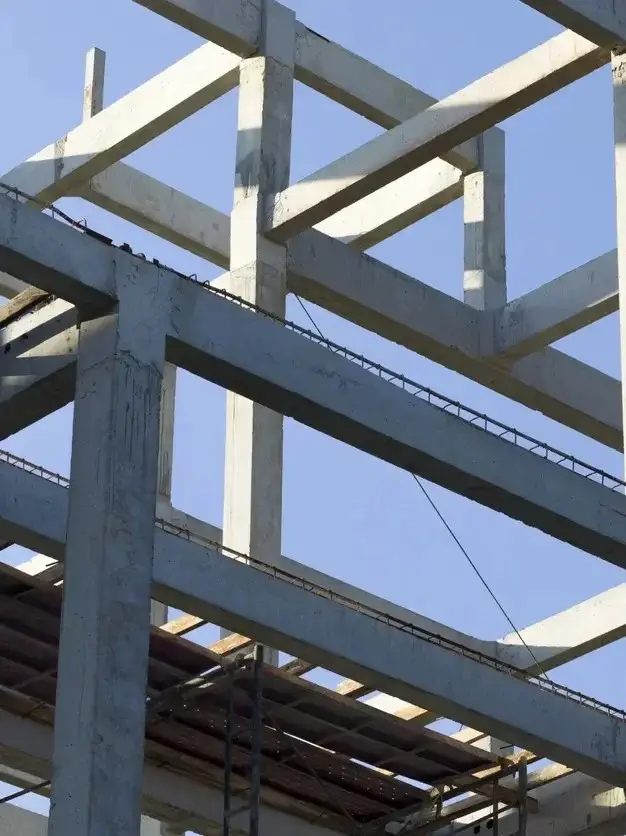

Estruturas de Concreto Armado
O concreto armado é o sistema estrutural dominante em edificações verticais no Brasil: residenciais, hospitais, centros comerciais e industriais de múltiplos pavimentos. A Modo Projetos desenvolve projetos de concreto com TQS, Eberick e QiBuilder, todos integrados ao Revit Structure para compatibilização BIM em tempo real com arquitetura, fundações e instalações. O resultado prático é que o posicionamento de pilares e vigas é validado com o arquiteto e o projetista de instalações antes de qualquer definição executiva, eliminando as revisões de projeto que encarecem a fase de detalhamento.
Laje Protendida
Sistema que usa cabos de aço tensionados para vencer vãos de 12 a 20+ metros com menor altura de laje e sem pilares intermediários. Ideal para garagens, centros comerciais e residências de alto padrão. Caso real: em empreendimento residencial de 20 pavimentos no ABC Paulista, a adoção de laje protendida eliminou 4 pilares no pavimento tipo e economizou 1.433 kg de aço por pavimento.
Laje Nervurada e Treliçada
Sistemas de laje com menor peso próprio que a laje maciça, indicados para vãos médios de 6 a 12 metros. A laje nervurada usa vigotas com espaçamento regular; a treliçada usa elementos pré-moldados. Ambas reduzem o consumo de concreto e de fôrmas em relação à laje maciça convencional.
Vigas, Pilares e Fundações
Dimensionamento de todos os elementos da supraestrutura conforme NBR 6118 (concreto armado) e NBR 6120 (cargas). Detalhamento de armações, definição de juntas de dilatação e interface direta com o projeto de fundações, desenvolvido pela mesma equipe.
Estruturas para Hospitais
Projetos estruturais para ambientes hospitalares demandam atenção especial ao controle de vibração, à carga de equipamentos médicos pesados e às restrições de layout das salas cirúrgicas. A Modo Projetos tem experiência em projetos hospitalares com esses requisitos.
Normas de referência: ABNT NBR 6118 (Projeto de estruturas de concreto), NBR 6120 (Cargas para o cálculo de estruturas de edificações), NBR 9062 (Projeto e execução de estruturas de concreto pré-moldado).
Estrutura Metálica e Cobertura
A estrutura metálica é a escolha mais eficiente para galpões industriais, logísticos e coberturas de grandes vãos. Sua principal vantagem é a velocidade de montagem: estruturas que levariam semanas para concretar são erguidas em dias, o que reduz o prazo total de obra de forma relevante para clientes com cronograma crítico de inauguração de linhas de produção ou centros de distribuição. Além disso, a flexibilidade de layout futuro é muito maior em estruturas metálicas, o que é determinante para galpões logísticos com ocupantes que mudam ao longo do ciclo de vida do empreendimento.
Galpões Industriais e Logísticos
Projetos de estruturas metálicas para galpões industriais Classe A e A+: perfis laminados e soldados, treliças de cobertura, contraventamentos e ligações. Dimensionamento para cargas de pontes rolantes, mezaninos e pisos técnicos.
Coberturas de Grandes Vãos
Estruturas para coberturas de 20 a 100+ metros de vão livre, como hangares, centros esportivos, sheds industriais e centros de distribuição. Projeto completo incluindo sistema de fechamento lateral e cobertura (telha metálica ou painel sanduíche).
Mezaninos e Estruturas Internas
Projetos de mezaninos, passarelas, plataformas de acesso e estruturas de suporte de equipamentos dentro de galpões existentes. Levantamento as-built da estrutura existente integrado ao projeto da nova estrutura.
Retrofits Estruturais Metálicos
Reforço e adaptação de estruturas metálicas existentes para novos carregamentos, seja por troca de processo produtivo, aumento de capacidade de armazenagem ou instalação de equipamentos mais pesados.
Normas de referência: ABNT NBR 14762 (Dimensionamento de estruturas de aço constituídas por perfis formados a frio), NBR 8800 (Projeto de estruturas de aço e mistas de aço e concreto), NBR 6355 (Perfis estruturais de aço formados a frio).
Como o BIM melhora projetos estruturais
O modelo Revit Structure não é apenas uma representação 3D — é um banco de dados paramétrico que alimenta todos os outros processos do projeto.
Compatibilização automática
O modelo estrutural é vinculado ao modelo de arquitetura e instalações. Qualquer conflito — como um pilar coincidindo com uma porta ou uma tubulação cruzando uma viga — é detectado automaticamente antes de chegar à obra.
Quantitativos precisos
O Revit extrai automaticamente o volume de concreto, o peso de aço e o número de elementos diretamente do modelo. Isso elimina erros de planilha e garante orçamentos de obra mais confiáveis.
Análise paramétrica
Alterações no projeto — como aumentar a altura de um pavimento ou mudar o vão de uma viga — se propagam automaticamente em todos os elementos relacionados, sem necessidade de redesenhar manualmente.
Integração com fundações
O modelo estrutural é a base para o dimensionamento das fundações. A equipe de fundações da própria Modo trabalha sobre o mesmo modelo, garantindo que cargas e posicionamento de elementos sejam sempre consistentes.
Solicite um diagnóstico técnico
Fale com nossa equipe técnica e receba uma proposta personalizada.
Portfólio
Projetos de Estruturas realizados pela Modo
Veja exemplos reais de empreendimentos desenvolvidos nesta disciplina.
Quando usar concreto vs aço?
A escolha do sistema estrutural depende da tipologia, do prazo e das condicionantes do projeto.
| Critério | Concreto Armado | Estrutura Metálica |
|---|---|---|
| Prazo de obra | Mais lento (cura do concreto) | Mais rápido (montagem seca) |
| Custo típico (edif. vertical) | Menor | Maior |
| Custo típico (galpão) | Maior | Menor |
| Vãos grandes (>15 m) | Exige protensão | Aplicação natural |
| Resistência ao fogo | Alta (inerente) | Requer proteção passiva |
| Manutenção | Baixa | Requer pintura periódica |
| Flexibilidade de layout futuro | Baixa (pilares fixos) | Alta (desmontável) |
| Tipologia mais indicada | Residencial, hospitalar, comercial | Industrial, logístico, agroindustrial |
O que inclui o projeto Estrutural BIM completo
Do pré-dimensionamento ao modelo Revit Structure entregue ao cliente, com todos os memoriais, pranchas executivas e quantitativos.
Pré-dimensionamento e Concepção
Definição do sistema estrutural (concreto ou metálico), pré-dimensionamento dos elementos principais e validação do layout arquitetônico. Nesta fase detectamos os conflitos com a arquitetura antes de qualquer investimento em detalhamento.
Cálculo e Detalhamento Completo
Pranchas executivas com armação detalhada ou projeto de ligações metálicas, memorial de cálculo rastreável, especificações técnicas de materiais e extração automática de quantitativos de concreto e aço diretamente do modelo BIM.
Revit Structure Integrado
Modelo Revit Structure vinculado às demais disciplinas, com reuniões periódicas de clash detection e relatório de interferências resolvidas antes de qualquer execução em campo. O cliente recebe o modelo completo para uso na gestão da obra.
Segmentos atendidos com este serviço
Perguntas Frequentes
Qual a diferença entre laje nervurada e protendida?
A laje nervurada usa nervuras (vigotas) para reduzir o peso próprio, sendo indicada para vãos médios de 6 a 12 metros. A laje protendida usa cabos de aço tensionados para vencer vãos maiores (12 a 20+ metros) com menor altura de laje, eliminando pilares intermediários. No project do São Caetano do Sul, a adoção da laje protendida permitiu eliminar 4 pilares no pavimento tipo, economizando 1.433 kg de aço por pavimento.
Estrutura metálica é mais barata que concreto?
Depende da tipologia e do prazo. Para galpões industriais e logísticos, a estrutura metálica geralmente é mais econômica quando o prazo é fator crítico, pois a montagem é muito mais rápida que a concretagem. Para edifícios residenciais verticais, o concreto é normalmente mais econômico na maioria dos casos. A Modo Projetos apresenta um comparativo técnico e econômico para cada projeto antes da decisão.
O projeto estrutural já inclui compatibilização BIM?
Sim. Na Modo Projetos, o modelo Revit Structure é desenvolvido em conjunto com arquitetura, fundações e instalações no mesmo ambiente BIM. Realizamos reuniões periódicas de clash detection para identificar e resolver conflitos antes que cheguem ao canteiro. O modelo estrutural é entregue ao cliente com todas as interferências resolvidas.
Vocês trabalham com quais softwares estruturais?
Utilizamos TQS, Eberick e QiBuilder para cálculo estrutural, todos integrados ao Revit para modelagem BIM. O modelo Revit Structure é desenvolvido em conjunto com as demais disciplinas, garantindo a compatibilização completa do projeto.
