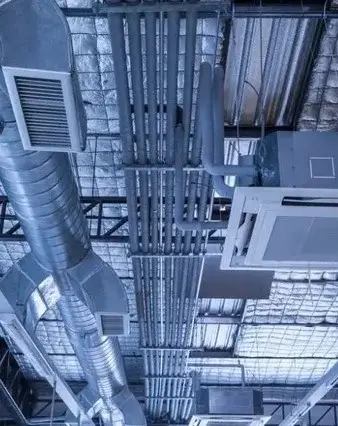

Projetos de HVAC e Climatização com BIM em São Paulo
VRF, central de água gelada, exaustão industrial e HVAC hospitalar — compatibilizados no modelo BIM com todas as demais disciplinas.
Sistemas HVAC projetados
Cada tipologia de edificação tem seus próprios requisitos de conforto térmico, qualidade do ar e eficiência energética. A Modo Projetos dimensiona o sistema mais adequado para cada caso.
VRF (Variable Refrigerant Flow)
Sistema com compressores de velocidade variável e refrigerante diretamente nos fan coils. Alta eficiência energética, controle individual por ambiente e baixo ruído. Indicado para escritórios, hotéis, residenciais de alto padrão e centros comerciais acima de 500 m².
Central de Água Gelada (CAG)
Sistema com chiller (resfriador de líquido) e rede de água gelada distribuída por fan coils ou unidades de tratamento de ar (UTAs). Indicado para grandes áreas, hospitais, centros de dados e projetos com mais de 5.000 m² de área climatizada.
Split e Multi-split Convencional
Sistema com unidades condensadoras externas e unidades evaporadoras internas independentes. Solução de menor custo inicial, adequada para áreas menores, ambientes independentes e aplicações em que não é necessário controle centralizado.
Exaustão Industrial e Ventilação
Projetos de exaustão para ambientes de processo industrial: exaustão de vapores, poeiras e gases tóxicos, ventilação de galpões (grelhas, cobogós, sheds e ventiladores industriais), atendimento à NR-15 e ANVISA para ambientes laboratoriais.
Análise comparativa: VRF vs Split
Em projetos corporativos acima de 1.500 m² com uso intenso (mais de 8h/dia), a Modo Projetos realiza análise comparativa entre VRF e split convencional antes de recomendar o sistema. Os dados abaixo ilustram os parâmetros típicos dessa decisão.
| Critério | Split Convencional | VRF |
|---|---|---|
| Custo de instalação | Referência (base 100%) | +28% em relação ao split |
| Consumo energético anual | Referência | −35% em relação ao split |
| Payback do investimento adicional | — | 3,2 anos |
| Controle individual por ambiente | Não | Sim (cada fan coil) |
| Manutenção preventiva | Simples e barata | Requer técnico certificado |
| Ruído operacional | Médio | Baixo |
| Tempo de instalação | Mais rápido | Mais lento |
Valores de referência para área de 2.000 m², uso comercial, operação 10h/dia. Os parâmetros exatos variam conforme a geometria do edifício, taxa de ocupação e clima regional.
Compatibilização BIM de HVAC
O maior problema de obras de HVAC é o conflito com estrutura e outras instalações descoberto durante a execução. Dutos de ar-condicionado que cruzam com vigas, unidades condensadoras que não cabem no espaço técnico e tubulações de refrigerante que interferem com quadros elétricos são problemas recorrentes em projetos sem BIM. Na Modo Projetos, todos esses conflitos são detectados e resolvidos no modelo antes de qualquer serviço de obra.
Clash detection automático
O software detecta automaticamente todas as interferências entre o modelo HVAC e os modelos de estrutura, arquitetura e demais instalações.
Roteamento otimizado de dutos
No BIM, é possível simular diferentes rotas para os dutos e escolher a solução que minimiza a perda de carga e o impacto no layout.
Dimensionamento de shafts
Os shafts de HVAC são dimensionados no modelo BIM considerando o espaço real disponível e o acesso para manutenção.
Coordenação com PPCI
Dutos de HVAC que cruzam paredes corta-fogo precisam de dampers corta-fogo. A compatibilização BIM garante que esses elementos estejam projetados corretamente.
Solicite um diagnóstico técnico
Fale com nossa equipe técnica e receba uma proposta personalizada.
Portfólio
Projetos de HVAC realizados pela Modo
Veja exemplos reais de empreendimentos desenvolvidos nesta disciplina.
Requisitos de HVAC por Segmento
Cada tipologia de edificação tem exigências de HVAC muito distintas. A Modo Projetos projeta o sistema correto para cada caso, com o dimensionamento e as normas aplicáveis a cada segmento.
Exaustão de gases do processo, ventilação forçada de galpões (sheds, grelhas e ventiladores industriais) e climatização de salas técnicas e de controle. Atendimento à NR-15 e laudos de higiene ocupacional. Balanço térmico inclui as cargas do processo produtivo.
Pressurização diferencial de salas cirúrgicas (positiva), isolamentos de pacientes infecciosos (negativa) e UTIs. Filtragem HEPA onde exigida, controle rigoroso de temperatura e umidade relativa e atendimento à RDC 50 ANVISA e NBR 7256.
Sistemas VRF e CAG para escritórios com controle individual por ambiente, otimização do consumo energético em operação parcial e integração com automação predial (BMS). Para áreas acima de 5.000 m², o chiller com rede de água gelada é geralmente mais eficiente.
Climatização de precisão com CRAC/CRAH e sistemas de contenção de corredor quente e frio. Redundância N+1 de equipamentos para disponibilidade 24/7. Compatibilização com o layout de racks e a carga de TI instalada por módulo.
Segmentos atendidos com este serviço
Perguntas Frequentes
O que é VRF e quando usar?
VRF (Variable Refrigerant Flow) é um sistema de ar-condicionado de alto desempenho que usa refrigerante diretamente nas unidades internas (fan coils), com compressores de velocidade variável que ajustam a capacidade conforme a demanda. É indicado para escritórios, hotéis, hospitais e centros comerciais que exigem controle individualizado de temperatura por ambiente. Comparado ao sistema split convencional, o VRF consome entre 30 e 50% menos energia em operação parcial, mas tem custo inicial maior.
VRF é mais econômico que split convencional?
Em projeto real desenvolvido pela Modo Projetos para cliente de 2.000 m² em São Caetano do Sul, o sistema VRF apresentou custo de instalação 28% maior que o split convencional, mas retorno do investimento adicional em 3,2 anos pela redução no consumo de energia. Para áreas acima de 1.500 m² com uso continuado (mais de 8h/dia), o VRF é geralmente mais econômico no ciclo de vida.
HVAC industrial é diferente de ar-condicionado predial?
Sim, significativamente. O HVAC industrial precisa atender a requisitos de exaustão de gases e vapores do processo, controle de temperatura e umidade em salas técnicas e servidores, pressurização diferencial em ambientes controlados, atendimento a normas de saúde ocupacional (NR-15) e integração com sistemas de segurança contra incêndio. O dimensionamento é feito com base no balanço térmico completo da edificação, incluindo cargas do processo produtivo.
A Modo Projetos faz projeto de HVAC para salas limpas e cleanrooms?
Sim. Desenvolvemos projetos de HVAC para ambientes de processo controlado, incluindo salas limpas ISO, salas cirúrgicas (com pressurização positiva conforme ABNT NBR 7256) e laboratórios. Esses projetos incluem sistemas de filtragem HEPA, controle de temperatura e umidade relativa e pressurização diferencial entre ambientes.
Solicite um Projeto HVAC
Entre em contato e receba uma proposta para o projeto de climatização, ventilação e exaustão do seu empreendimento. A Modo Projetos atende clientes em São Paulo e em todo o Brasil.
