Levantamento Laser Scan e Nuvem de Pontos para Projetos BIM
Captura milimétrica de edificações existentes para retrofit, reforma e modelagem. Entregamos a nuvem de pontos integrada ao Revit.
O que é Laser Scan?

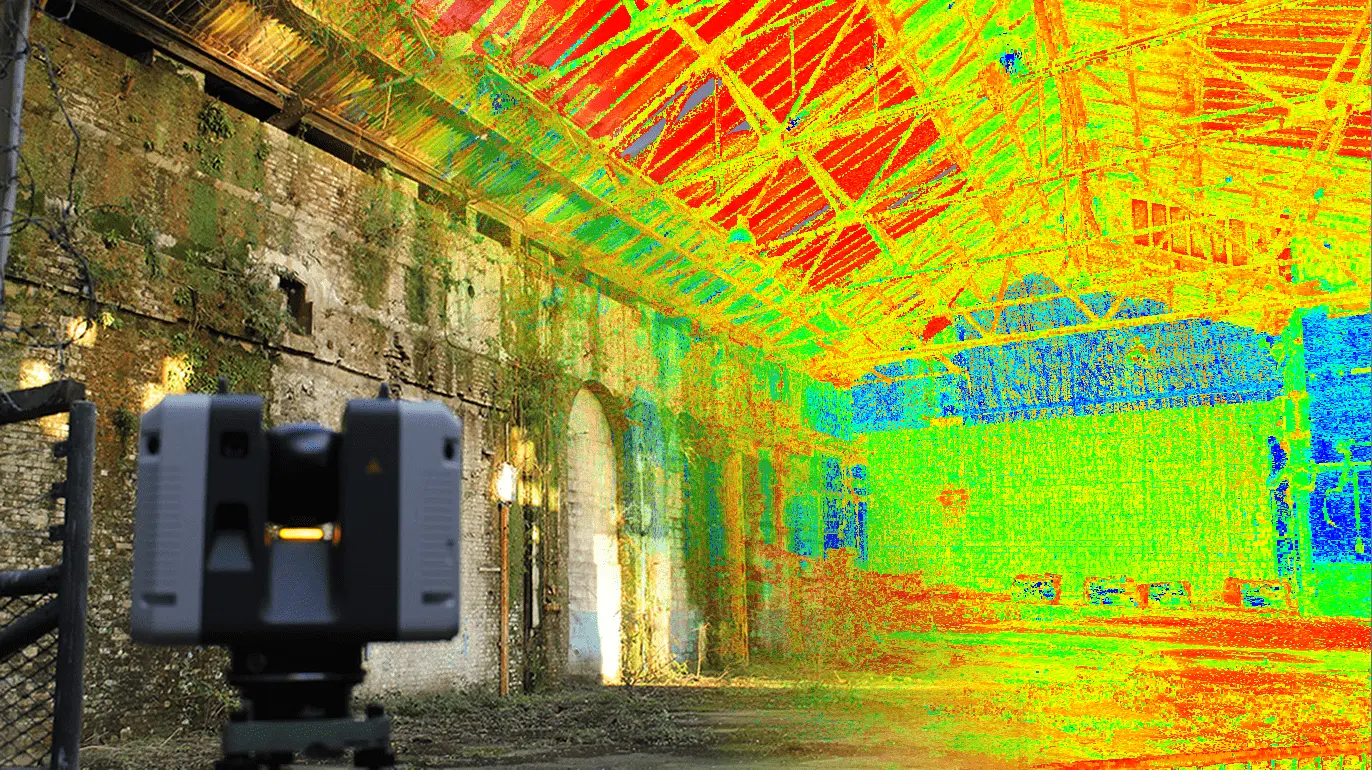

Laser Scan é uma tecnologia de levantamento tridimensional que utiliza feixes de luz laser para medir com precisão a geometria de edificações, estruturas, terrenos e equipamentos. Em cada posição de captura, o equipamento emite e registra milhões de pontos por segundo, gerando uma representação digital exata do ambiente real — a chamada nuvem de pontos.
A precisão dos equipamentos modernos utilizados pela Modo Projetos (FARO Focus e Leica RTC360) chega a ±2 mm a distâncias de até 130 metros. Isso elimina completamente a margem de erro dos levantamentos manuais com trena ou distanciômetro, onde imprecisões de 5 a 20 cm são comuns e causam conflitos graves em projetos de retrofit.
No contexto do BIM, a nuvem de pontos funciona como a geometria de referência sobre a qual o novo projeto é desenvolvido. Ao ser importada no Revit, ela permite que a equipe de projeto trabalhe diretamente sobre a realidade da construção existente — não sobre plantas desatualizadas ou memórias de medições manuais.
O Laser Scan é especialmente valioso em projetos industriais, onde plantas legadas frequentemente não refletem as modificações feitas ao longo dos anos. Nesses casos, tentar projetar uma expansão ou retrofit sem um levantamento as-built confiável é uma das principais causas de surpresas em obra e de atrasos de parada de produção.
Além da precisão geométrica, a nuvem de pontos captura fotograficamente o ambiente em 360°, gerando um registro visual completo da edificação que serve como documentação histórica, referência para inspeções futuras e base para modelos de manutenção predial.
Quando contratar o Laser Scan?
O Laser Scan é recomendado sempre que há uma edificação existente e novos projetos precisam ser desenvolvidos sobre ela.
Retrofit de Plantas Industriais
Projetos de ampliação, reforma ou modernização de fábricas e galpões com plantas legadas. O Laser Scan documenta a instalação existente com precisão milimétrica, viabilizando o projeto sem parar a produção.
Reformas de Edificações Existentes
Reformas em edifícios residenciais, comerciais ou hospitalares onde as plantas originais estão desatualizadas ou inexistentes. A nuvem de pontos entrega a geometria real para o projeto de reforma.
Regularização e Documentação As-Built
Levantamento de construções executadas sem projeto ou com desvios em relação ao projeto original. O Laser Scan gera a documentação as-built necessária para regularização junto à prefeitura.
Compatibilização de Instalações Existentes
Projetos de novas instalações (elétricas, HVAC, hidráulicas) em estruturas já concluídas. A nuvem de pontos garante que as novas instalações sejam compatíveis com o que já existe.
Mapeamento de Infraestrutura Subterrânea
Levantamento de redes enterradas e elementos estruturais não visíveis para projetos de expansão de infraestrutura industrial e de complexos logísticos.
Inspeção e Monitoramento Estrutural
Verificação de deformações em estruturas existentes ao longo do tempo. A comparação entre nuvens de pontos capturadas em momentos diferentes permite identificar deslocamentos milimétricos.
O processo completo
Da mobilização ao modelo BIM entregue, o fluxo de trabalho da Modo Projetos é transparente e com prazos definidos em contrato.
1. Captura em Campo
O equipamento é posicionado em múltiplos pontos estratégicos para garantir cobertura total sem pontos cegos. Cada posição gera uma nuvem parcial com milhões de pontos.
2. Processamento e Registro
As nuvens parciais são unidas automaticamente pelo software (FARO Scene ou Cyclone) em uma única nuvem de pontos georreferenciada e de alta resolução.
3. Entrega da Nuvem de Pontos
A nuvem de pontos é entregue em formato .rcp (Revit) ou .pts/.e57 (universal), otimizada para importação direta no seu fluxo BIM sem processamento adicional.
4. Modelagem BIM As-Built
Opcionalmente, a Modo Projetos modela o projeto as-built completo no Revit com base na nuvem, entregando o modelo paramétrico pronto para uso como base de projeto.
Prazos típicos: Captura em campo: 1–3 dias | Processamento da nuvem: 2–5 dias úteis | Modelagem BIM as-built: 5–20 dias úteis (conforme área e complexidade).
Solicite um diagnóstico técnico
Fale com nossa equipe técnica e receba uma proposta personalizada.
Portfólio
Projetos de Laser Scan realizados pela Modo
Veja exemplos reais de empreendimentos desenvolvidos nesta disciplina.
Laser Scan vs. levantamento tradicional
A tabela abaixo compara as duas abordagens em projetos de retrofit e reforma.
| Critério | Levantamento Manual | Laser Scan |
|---|---|---|
| Precisão | ±5 a 20 mm | ±2 mm (milimétrico) |
| Tempo de coleta | 2–10 dias (equipe grande) | 1–3 dias (equipe reduzida) |
| Cobertura | Apenas o que foi medido | 100% do ambiente escaneado |
| Necessidade de retorno a campo | Frequente (dados faltantes) | Raramente necessário |
| Integração ao Revit | Redigitalização manual | Importação direta (.rcp) |
| Risco de conflito em obra | Alto (erros acumulados) | Mínimo |
| Documentação fotográfica | Separada, parcial | 360° integrada à nuvem |
| Custo total do projeto | Aparentemente menor | Menor (evita retrabalho) |
Projetos com Laser Scan
Aplicamos o Laser Scan em projetos industriais e de infraestrutura de diferentes portes.
Área: > 20.000 m²
Desafio
Plantas legadas inexistentes. Necessidade de modelar toda a infraestrutura existente para projeto de ampliação sem parar a produção.
Resultado
Nuvem de pontos entregue em 5 dias. Modelo BIM as-built completo em 3 semanas. Zero retrabalho de projeto.
Área: > 15.000 m²
Desafio
Novo locatário com especificações diferentes do layout original. Precisão das medidas crítica para dimensionamento de mezaninos e docas adicionais.
Resultado
Compatibilização do novo projeto com a estrutura existente sem necessidade de visita técnica adicional.
Segmentos atendidos com este serviço
Perguntas Frequentes
Qual a precisão do Laser Scan?
Os equipamentos utilizados pela Modo Projetos (FARO Focus e Leica RTC360) capturam a geometria com precisão de ±2 mm a distâncias de até 130 metros. Isso é entre 10 e 50 vezes mais preciso do que um levantamento manual convencional feito com trena ou distanciômetro.
Em quanto tempo tenho o modelo BIM pronto após o Laser Scan?
O prazo depende da área e da complexidade da edificação. Em geral: o escaneamento de campo leva de 1 a 3 dias, o processamento da nuvem de pontos leva de 2 a 5 dias úteis, e a modelagem BIM as-built varia de 5 a 20 dias úteis. Para projetos de retrofit urgentes, oferecemos prazo acelerado.
Para que serve a nuvem de pontos?
A nuvem de pontos é a representação digital tridimensional da edificação existente. Ela é usada como base para: modelagem BIM as-built, compatibilização de novos projetos com estruturas existentes, cálculo de volumes de terra, verificação de deformações estruturais e documentação patrimonial. No Revit, a nuvem pode ser usada diretamente como referência para modelagem.
O Laser Scan funciona em ambientes com maquinário?
Sim. O Laser Scan é especialmente indicado para ambientes industriais com maquinário instalado. A tecnologia captura todo o ambiente — paredes, teto, estrutura e equipamentos — em uma única mobilização, sem necessidade de parar a produção. Isso torna o Laser Scan a opção mais prática para levantamento de plantas industriais legadas.
Solicite um Levantamento Laser Scan
Entre em contato e descubra como o Laser Scan pode viabilizar seu projeto de retrofit, reforma ou documentação as-built com precisão milimétrica. A Modo Projetos atende clientes em São Paulo e em todo o Brasil.
